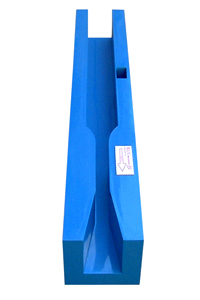

El BAMOBUL está dirigido a la medición de nivel en canal Venturi (ver nuestra gama de canales – doc. 755-01) y, en general, a cualquier otro tipo de medición de caudal por rebosadero (doc. 755-02).

Estas medidas de caudal requieren una medición de nivel muy precisa, porque la relación entre el nivel y el caudal es una función exponencial. Este sistema de medición de nivel combina un generador de aire con un sensor de presión extremadamente preciso.

En el circuito de aire, un sensor mide la presión requerida para formar las burbujas de aire a la salida. La presión medida es entonces igual a la presión hidrostática de la columna de agua en el punto de la evacuación del aire. Con el fin de limitar al máximo el error de medición debido a una variación del flujo de aire, entre los niveles alto y bajo, la bomba de inyección está equipada con una micro-válvula integrada.

Los ajustes de "0" y de la escala completa de medición son accesibles al usuario. La transmisión de nivel es entonces posible en forma de una señal analógica de 4-20 mA.

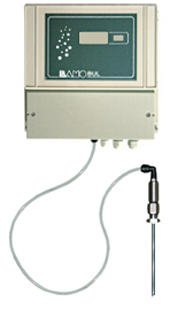

El sensor de nivel BAMOBUL se compone de una caja mural IP 55 donde agrupa el sensor de presión, la electrónica de alimentación y el generador de aire.

Las conexiones neumáticas se aseguran mediante racores instantáneos para tubo Rilsan Ø 6 x 4 entre la caja y la caña de inyección. Las conexiones eléctricas se realizan en terminales de tornillo dentro de una caja estanca. La caña de inyección, en acero inoxidable 316 L se suministra con un dispositivo de montaje deslizante. Su fijación se proporcionada por una placa de acero inoxidable para fijarse en el canal.
