Opciones : Salida 4-20 mA, alarma(s), certificado Ex
APLICACIONES
Medición de caudal instantáneo con indicación local para líquidos.
DESCRIPCIÓN
La indicación del caudal se muestra a través de un trasnmisor magnético (acoplamiento magnético del flotador con el indicador externo). La pequeña distancia entre las conexiones (250 mm aprox.) permite su instalación en espacios reducidos. Además, no se requieren tramos rectos antes o después de la instalación.
Principio de funcionamiento : A través de un tubo de medición compuesto por un diafragma calibrado y por un flotador cónico, la circulación del fluido que va de abajo hacia arriba elevará el flotador hasta el punto de equilibrio resultante de su peso y de la fuerza de empuje. La indicación del caudal se hace sobre una escala por transmisión magnética.
Para garantizar el buen funcionamiento del equipo, el flujo debe realizarse vertical y ascendente.
Catálogo General 741-01 23/02/2024 18:22

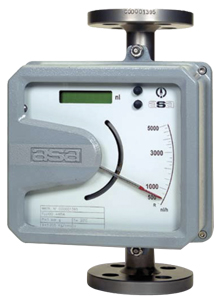

Indicador de caudal en pantalla (para líquidos) G6 / G5 - 250
