• 7 modelos fabricados en material compuesto, con canales de aproximación CORTOS o LARGOS • Caudales desde 0,22 m³/h hasta 1440 m³/h • Ingeniería civil simplificada
APLICACIONES
Medición de caudal en canal abierto en estaciones de depuración, plantas de lavado y tratamiento de agua en la industria, etc...
DESCRIPCIÓN

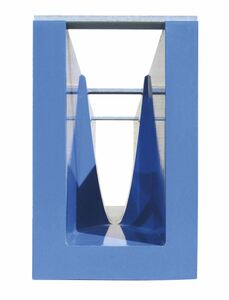

Los canales venturi de sección exponencial están diseñados para medir los caudales en canales abierto rectilíneos.
La características destacada de este tipo de canales es que combinan las ventajas de los canales venturi clásicos (paso libre) con un rango de medida mucho más amplio. Gracias a la sección parabólica de a contracción, la medición es mucho más precisa en caudales pequeños.
Este modelo de canal venturi permite medir los caudales con una relación de 1 a 100 contra 1 a 20 en los venturi clásicos. Ejemplo: Medida de 3.6 m³/h a 360 m³/h para un canal de sección exponencial. Las curvas de caudal siempre se suministran con el canal venturi y el canal de aproximación se suministra con una escala limnimétrica en Inox.
Se ha incluido una ampliación de la norma ISO 4359 para los canales VENTURI de sección exponencial.
Fuerza y resistencia de los canales : Estos canales, fabricados en poliester reforzado en fibra de vidrio, presentan un coeficiente de rugosidad muy reducido y una resistencia a los líquidos agresivos y cargados. Su solidez está asegurada por rigidizadores transversales que permiten que se instalen directamente en el encofrado.
Instalación simplificada : A petición del cliente, también podemos realizar ensamblajes (canal de aproximación y venturi) integrados en una plasturgie que permiten una instalación simple y móvil.

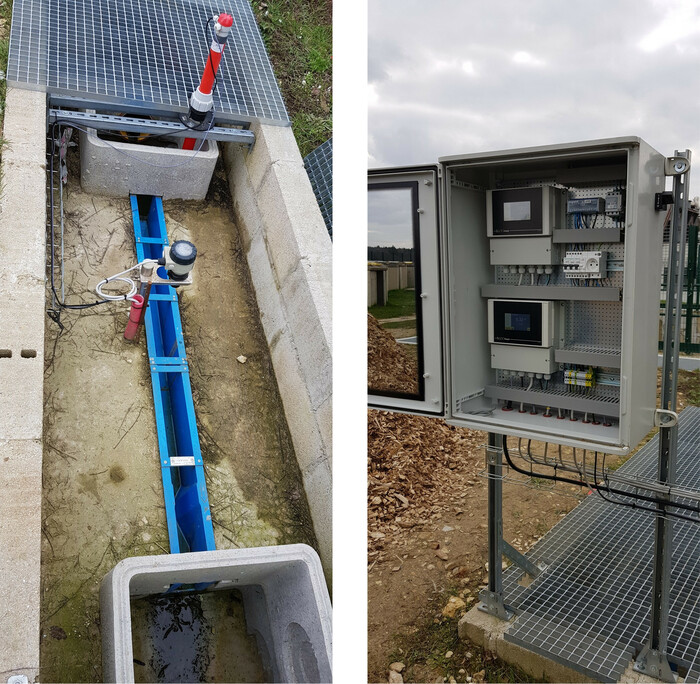

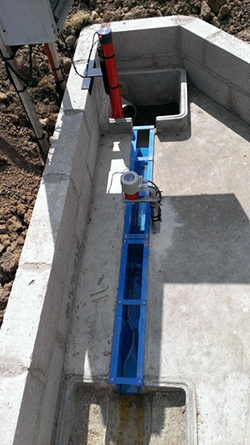

Ejemplos
Catálogo General 755-30 25/03/2024 12:40
Medida de caudal en canal con sección exponencial CANALES VENTURI : DEBITFLO
