Para pH-metros con entrada analógica: Medición en milivoltios (mV)

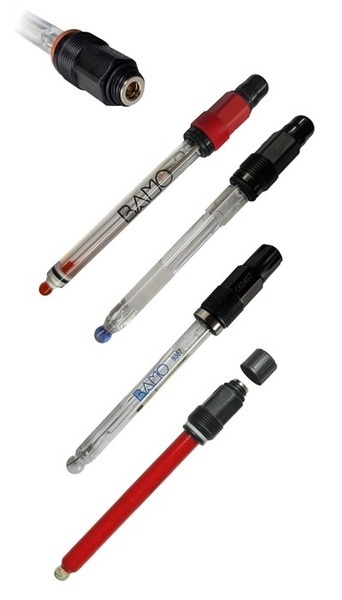

Sondas combinadas (medida + referencia)
Rosca PG13.5 + conector coaxial
Gel electrolítico
APLICACIONES
Seguimiento y control del pH en diversos sectores industriales: - Neutralización del pH - Control de los vertidos de aguas residuales - Circuito de refrigeración (detección de amoníaco NH₃) - Galvanoplastia - Decanidación
DESCRIPCIÓN
La precisión de la medición del pH depende de varios factores: el pH-metro, el electrodo, el cable de conexión y las soluciones tampón utilizadas para la calibración. De todos ellos, el electrodo es el factor más decisivo. Los electrodos de vidrio para pH presentados aquí son electrodos combinados, diseñados para garantizar una medición precisa mediante la incorporación de una referencia estable. Son compatibles con todo tipo de medidores de pH, lo que facilita su uso en diversos entornos de medición.
Sistema de referencia : Todos los electrodos utilizan un sistema Ag/AgCl con un diafragma de cerámica o PTFE.
- Ganancia teórica: El electrodo produce aproximadamente 58 mV por unidad de pH a una temperatura de 20°C.
Electrodos combinados de pH: Los electrodos de combinación combinan un electrodo de medida y un electrodo de referencia en una sola unidad. El electrodo de medida está totalmente protegido por el electrolito circundante de baja resistividad del electrodo de referencia. La parte de medición corresponde al bulbo de vidrio especial para pH situado en la punta.
Instalación: Para garantizar la protección de los electrodos de vidrio, éstos deben instalarse sobre soportes adecuados. El conector roscado Pg 13,5 proporciona un montaje sólido y estanco.Existen varias posibilidades de montaje: Montaje por inmersión para mediciones en cuencas o depósitos : 9336 (doc 130-01) : Soporte de PVC o PPH para 1 electrodo 9346 (doc 135-01) : Soporte de PVC o PPH para 2 a 3 electrodos 9339 (doc 145-01) :Soporte de acero inoxidable para 1 electrodo Soporte de circulación para mediciones en tuberías 9200 (doc 140-01) : Soporte de PVC o PPH para 1 a 3 electrodos 9240 (doc 140-02) : Soporte de PVC para 1 electrodo 9400 (doc 141-01) : Soporte de PPH o PVDF para 1 electrodo 9500 (doc 142-01) : Soporte de acero inoxidable para 1 ó 2 electrodos
Conexión eléctrica : Para conectar un electrodo de pH mediante un conector coaxial, debe utilizarse un cable coaxial. Estos cables proporcionan una transmisión de señal de baja pérdida y protección contra interferencias electromagnéticas, esenciales para mediciones precisas del pH. Recomendamos los cables 9060 o 9061 y los conectores 9054 (véase doc 160-01).
Mantenimiento y cuidados : El electrodo de pH requiere un mantenimiento regular. La calibración es crucial para obtener mediciones fiables y precisas. Para mediciones continuas, el electrodo debe permanecer sumergido. Si no se utiliza, es necesario almacenarlo adecuadamente para prolongar su vida útil.
Catálogo General 150-01 06/01/2025 18:39
Electrodos industriales de pH Série 9300
