MNR 7 Ex
MNR 7 Ex

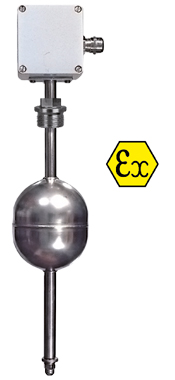

CONTROLADOR MAGNÉTICO DE NIVEL
MNR 7 Ex
Producto Siguiente
Manual de Instrucciones
¡Atención! Actualmente estás viendo una documentación archivada :

Esta documentación se refiere a un producto antiguo que ya no se fabrica o comercializa
En consecuencia, a actuar con cautela...

  • Ejecución en inox 1.4571
  • Hasta 4 contactos conmutables biestables
  • ATEX II 1/2 G - EEx ib IIC T4
APLICACIONES



  • Alarma para indicación de nivel alto y bajo
  • Automatización ON/OFF de bombas y válvulas solenoides
  • Llenado o vaciado automático de tanques, etc.

Se recomendá el uso del MNR 7 con los líquidos no viscosos, no pegajosos, que no contengan partículas solidas o magnéticas.
El líquido no debe cristalizar.

PRINCIPIO

Una serie de contactos Reed dispuestos en el tubo de inmersión se accionan al paso del flotador magnético, lo que permite la detección de entre 1 y 4 niveles dependiendo de la aplicación.

DESCRIPCIÓN

La conexión eléctrica se realiza en una caja sellada con un prensaestopas PG11 mediante terminales roscados.

Una tuerca bloquea el movimiento del flotador en la parte inferior. Esto permite también el desmontaje para una fácil instalación.

DEFINICIÓN DE MODELO

Nuestro departamento técnico puede ayudarle a definir su MNR7 Ex. Recuerde indicar la naturaleza del fluido a controlar, temperatura y presión. Indicar la posición de los contactos en relación con el plan de instalación. Precaución: Tenga en cuenta que la distancia mínima entre dos contactos es de 50 mm y respetar las zonas muertas superior e inferior.

El MNR7 Ex requiere la instalación de un relé de seguridad intrínseca para la alimentación de cada contacto. El relé RDN 11 es adecuado para esta aplicación (ver documentación 251).

Catálogo General 550-03
26/06/2024 17:35
CONTROLADOR MAGNÉTICO DE NIVEL
MNR 7 Ex
