TURBISWITCH GS5 CONTROLADOR DE TURBIEDAD

Catálogo General 410-03

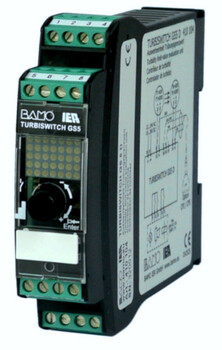

TURBISWITCH GS5

CONTROLADOR DE TURBIEDAD

TURBISWITCH GS5

Producto Anterior

Producto Siguiente

Versión PDF

Manual de Instrucciones

Solicitud de Oferta

• Controlador de turbidez rentable
• 3 Rangos de ajuste del umbral
(Bajo / Medio / Alto)
• Temporización e histéresis ajustables
• 2 Contactos (libres de potencial)
• 1 Contacto de alarma con temporización

APLICACIONES

En combinación con una sonda CP5 o con una celda de medición GA...

Vigilancia de rotura de equipos como:
- Membrana de filtración
- Membrana de ultrafiltración
- Unidad de osmosis reversa

Monitoreo de:
- Centrífugas, clarificadoras, separadores
- Contaminación con el retorno de condensado
- Agua de proceso, agua residual

Control de separación de fases de:
- Producto / Fase de clarificación

Detección del nivel de lodos:
- Estanque de decantación
- Tanque de sedimentacion

DESCRIPCIÓN

El controlador TURBISWITCH GS5 y sus sensores asociados realizan una medición óptica de la turbidez para determinar el contenido de partículas sólidas en un medio líquido.
El análisis del valor de turbiedad proporciona una señal de alarma o de control de proceso segun el umbral programado.

La medición de la turbidez se basa en el principio de la atenuación de la luz transmitida, es decir el TURBOSWITCH reacciona a la pérdida de luz debido a los sólidos no disueltos en el medio.

La fuente de luz utilizada (infrarroja) hace que la medición sea insensible a la luz natural ambiental.
Cuando el valor de turbidez es superior o inferior al valor configurado, los relés de salida del TURBISWITCH GS5 reaccionan de acuerdo con los ajustes realizados.

Una unidad de control de turbidez consta de:

1) Un controlador TURBISWITCH GS5
2) Una sonda de inmersión CP5 (Ver doc 425-03)

Si no:

1) Un controlador TURBISWITCH GS5
2) Una celda de medicion TURBISWITCH GA.. para montaje en linea (Ver doc. 422-01)

Las celdas TURBISWITCH GA... en PP, PVC o acero inoxidable, se instalan en tuberías de DN15 a DN125.
