NivOil® - 12/24V DC
NivOil® - 12/24V DC
Unidad de alarmas para separador de hidrocarburos
NivOil® - 12/24V DC

  • Bajo consumo de energía
  • Alimentación eléctrica de 10 ... 27V DC
  • Certificación ATEX para zona 0
    (montaje de la unidad de alarma en zona 2)

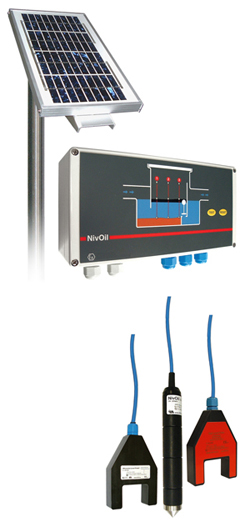

  • Alimentación por batería o panel solar
  • Economía de energía configurable
    (frecuencia del monitoreo entre 6 minutos y 9 días)
  • 3 entradas con reconocimiento automático del tipo de sonda
  • 3 salidas relés con una alarma audible
DESCRIPCION

La unidad de alarma NivOil® se ha diseñado para la detección de los niveles en los separadores de hidrocarburos. La unidad puede conectarse a 1, 2 o 3 sensores.

• La sonda de nivel de hidrocarburos detecta cuando se alcanza el nivel máximo e indica la necesidad del mantenimiento general.

• La sonda de nivel máximo detecta cuando el nivel pueda ocasionar un sobrellenado. Esto ocurre cuando aparece una avería en el sistema de filtración o queda cerrada la válvula de salida e indica la necesidad de un mantenimiento correctivo.

• La sonda de nivel de lodo detecta cuando el nivel de lodos esta en su máximo aceptable e indica la necesidad del mantenimiento general.

Las 3 sondas pueden ser conectadas en cualquiera de las entradas de la unidad NIVOIL, la cual la detecta automáticamente. El LED del canal correspondiente se ilumina en la pantalla. La alarma audible puede deshabilitarse por medio de un DIP switch.

Bajo consumo de energía: Este modelo puede alimentarse de 10 a 27 Vcd, con una batería de acumuladores, o, un equipo de panel solar mas batería, gracias a su bajo consumo: 0.1 W [a 12 Vcd] con 3 sondas y un monitoreo cada hora.

Modo vigilancia en espera: Este modo controla el gasto de energía por configurar la duración de un ciclo; el monitoreo se efectúa con una frecuencia programable de cada 6 minutos hasta cada 9 horas. También un modo "continuo" deja el monitoreo efectivo continuamente cuando no se necesita cuidar el gasto de energía.

Certificación ATEX: El sistema completo esta certificado ATEX; las 3 sondas convienen en un área clasificada zona 0 y la unidad de alarma se puede instalar en un área clasificada zona 2.

CARACTERISTICAS TECNICAS

NivOiL® CU/12 – unidad de alarmas

Alimentación eléctrica: 10...27 Vcd
Consumo: 0.1 W / 12 Vcd (3 sondas conectadas y un monitoreo cada hora)
Carcasa: Protección IP65 (EN 60529)
Limites de temperatura: -20...+60°C

Entradas de señales:
3 entradas con reconocimiento automático del tipo de sonda,
. de nivel de hidrocarburo,
. de nivel máximo
. de nivel de lodo

Vigilancia: La unidad de alarma NIVOIL efectúa un diagnostico del buen estado del sistema de detección;
en caso de producirse un cortocircuito o una ruptura de los cables, se activará una alarma.

Señales:
1 LED (verde) de funcionamiento correcto (para cada canal)
1 LED (roja) alarma de evento (para cada canal)
1 Alarma audible (se puede deshabilitar por DIP switch)

Pantalla: 2 teclas para el diagnostico del sistema y resetear la alarma
Relés: 3 salidas de relé, 250 Vca maxi 0,5 A, libres de potencial

Clase de protección: II 3 (1) G Ex nAC [ia Ga] IIB / IIA T4 Gc
Certificación ATEX: BVS 10 ATEX E 011; esta unidad se puede instalar en zona 2

Marca CE:
Conforme a las directivas EC, Baja potencia: RL 2006/95/EG & RL93/68/EWG
Compatibilidad electromagnética: RL89/336/EWG (EN 61326)

ATEX: RL 94/9/EG (ATEX 95)
EN 60079-0 (Generalidades) - EN 60079-11 (Seguridad intrínseca)
EN 60079-26 (Grupo II; categoría 1G)

NivOiL® OP/10 – Sonda de nivel de hidrocarburos (Conectar exclusivamente a la unidad NIVOIL)

Principio de medida: Capacitif, haute fréquence
Partes en contacto con el fluido: Polietileno antiestático, punta de la sonda en acero inoxidable
Cable: Color azul, en elastómero resistente a los hidrocarburos y aceites, de 2 hilos 2x 1mm2 , 10 m de largo (otras longitudes posibles – hasta un máximo 300 m). Conexión, bornas de tuerca

Protección: IP68 (EN 60529)
Límites de temperatura: -20...+60°C

Clase de protección: II 1 G Ex ia IIB T4 (Seguridad Intrínseca)
Certificación ATEX: BVS 07 ATEX E 091 / conviene para zona 0

NivOiL® HPS/10 – Sonda de nivel máximo (Conectar exclusivamente a la unidad NIVOIL)

Principio de medida: Ultrasónico
Partes en contacto con el fluido: PVC
Cable: Color azul, en elastómero resistente a los hidrocarburos y aceites, de 2 hilos 2x 1mm2 , 10 m de largo (otras longitudes posibles – hasta un máximo 300 m). Conexión, bornas de tuerca

Protección: IP68 (EN 60529)
Límites de temperatura: -20...+60°C

Clase de protección: II 1 G Ex ia IIB T4 (Seguridad Intrínseca)
Certificación ATEX: BVS 09 ATEX E 021 X / conviene para zona 0

NivOiL® SP/10 – Sonda de nivel de lodo (Conectar exclusivamente a la unidad NIVOIL)

Principio de medida: Ultrasónico
Partes en contacto con el fluido: PVC

Cable: Color azul, en elastómero resistente a los hidrocarburos y aceites, de 2 hilos 2x 1mm2 , 10 m de largo (otras longitudes posibles – hasta un máximo 300 m). Conexión, bornas de tuerca

Protección: IP68 (EN 60529)
Límites de temperatura: -20...+60°C

Clase de protección: II 1 G Ex ia IIB T4 (Seguridad Intrínseca)
Certificación ATEX: BVS 09 ATEX E 021 X / conviene para zona 0
