FS4

Indicador de nivel superior para depositos

FS4

Producto Anterior

Producto Siguiente

Versión PDF

Manual de Instrucciones

Solicitud de Oferta

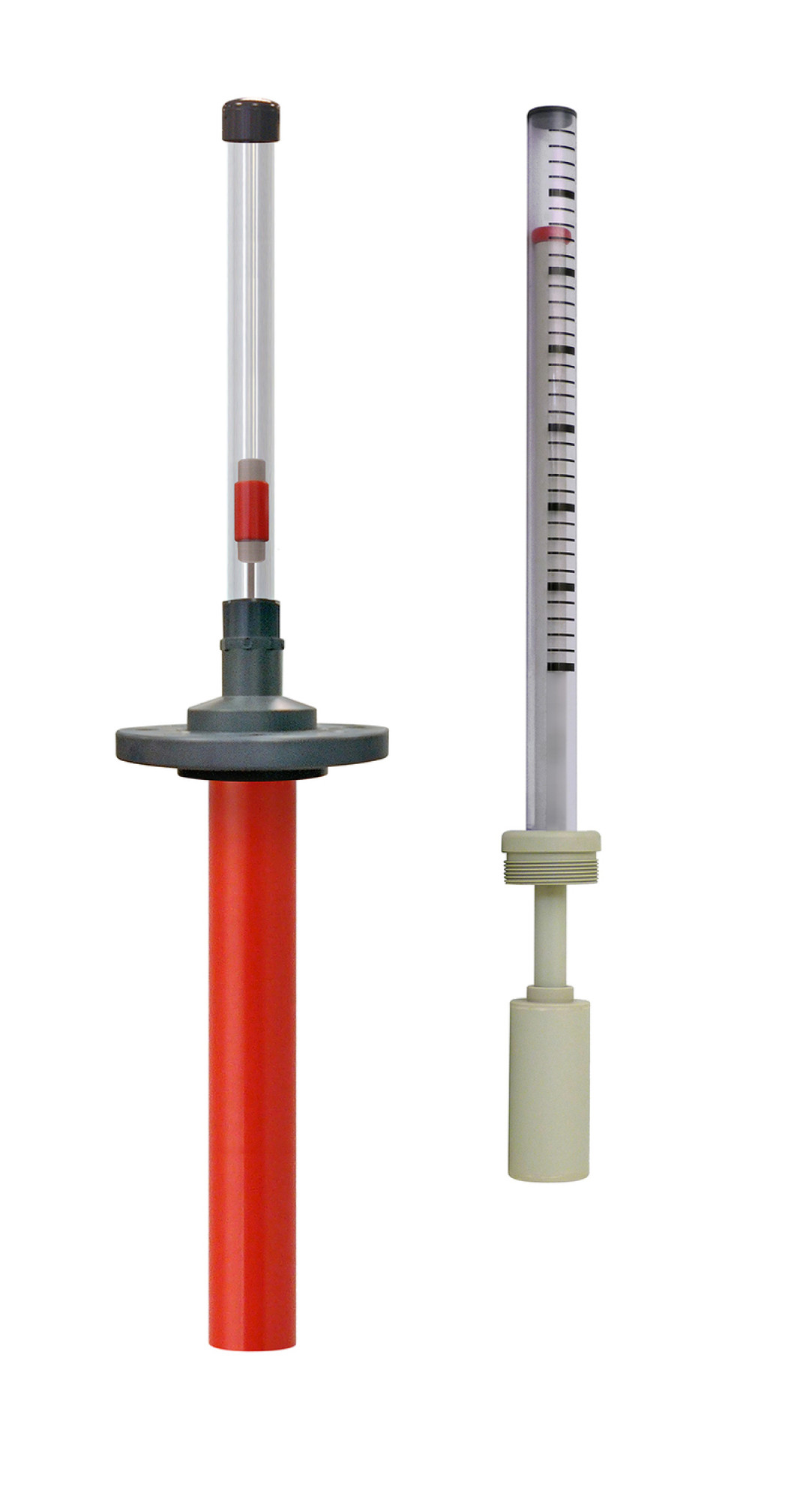

FS4 - Estándar / FS4 - Barril

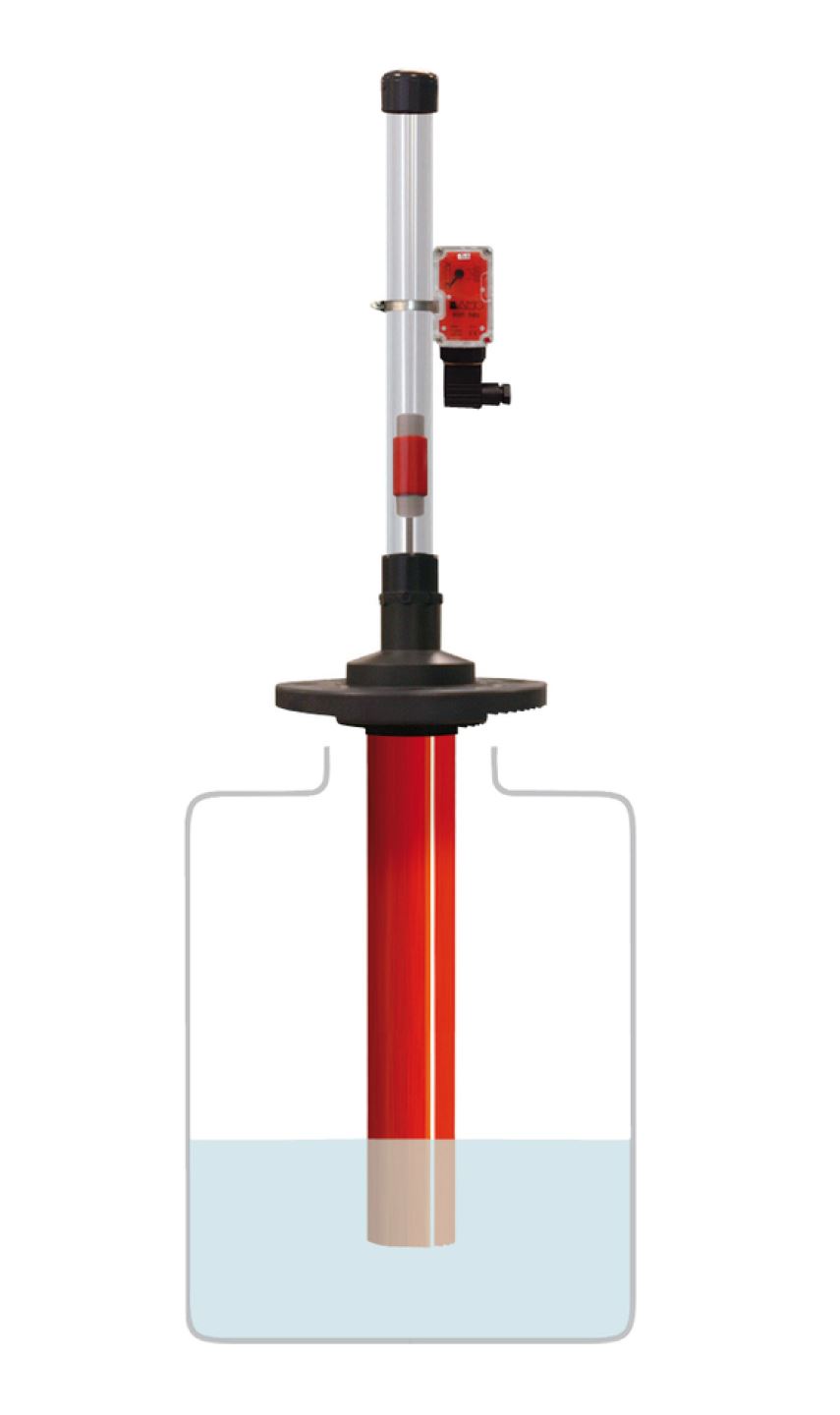

Ejemplo de montaje

• Lectura del nivel en la parte superior del depósito
• Fabricación en PVC o PPH
• Indicador magnético para contactos
• Para depósitos y barriles

APLICACIONES

- Líquidos limpios o sucios en depósitos opacos, barriles o depósitos enterrados.
- A través de contactos: control de bombas, válvulas, alarma nivel superior o inferior, etc...

DESCRIPCIÓN

Un flotador solidario a un vástago provoca el desplazamiento de un indicador
dentro de un tubo de PVC transparente. La lectura se realiza directamente a través del tubo.

• Modelo FS4 estándar:
El FS4 estandar está diseñado para depósitos. El flotador está guiado en un tubo Ø 63. La fijación del conjunto está garantizada por un collar y una brida giratoria DN 65.

• Modelo FS4 barril:
El FS4 está diseñado para barriles pequeños, inferiores a 1000 mm. No dispone de tubo guía y la fijación se realiza por una conexión roscada. Este modelo incluye una escala graduada (Un trazo cada 1 cm).
Cada dispositivo está fabricado de acuerdo con la densidad del líquido y la altura a controlar.
Nota: La línea de flotación se sitúa entre el 70 y el 80% de la altura del flotador.

Opción: Contacto eléctrico
El indicador contiene un imán capaz de accionar los interruptores fuera del tubo
(BSM 501 o BRK 60 / Ø 32). Ver doc. 585-01 y 585-02

CARACTERÍSTICAS TÉCNICAS

Partes en contacto con el líquido :

Flotador	PPH o PVC
Vástago	PPH o PVC
Tubo inferior	PPH o PVC
Temperatura máxima	60 °C ––> PVC
Temperatura máxima	80 °C ––> PPH
Presión máxima	Atmosférica

Modelo estándar

Altura máxima	3000 mm – Directamente relacionado con la densidad del líquido
Fijación	Abrazadera y brida libre en PVC o PPH

Modelo "Barril"

Altura máxima	1000 mm – Directamente relacionado con la densidad del líquido
Fijación	Conexión roscada 2" G, PPH
	Conexión rosca tipo 1, PPH
	Conexión rosca tipo 2, PPH

Opción : Contacto BSM 501 o BRK 60 (doc. 585-01 y 585-02)

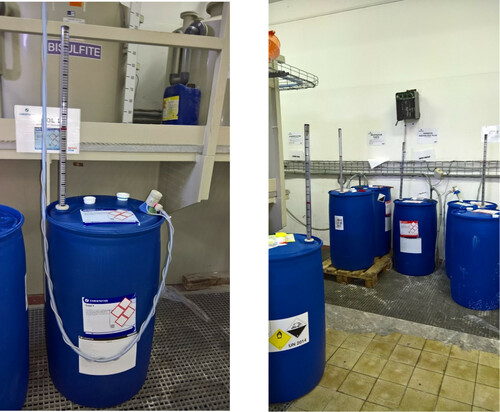

Ejemplo
