Catálogo General 582-01
JAR
JAR
Medidor con regla
JAR

• Indicador de nivel con estructura metálica
• Altura de 0 a 15 metros
• Graduación a escoger (%, m³, L)
• Poleas protegidas con sistema anti-descarrilamiento
• Sistema modular

APLICACIONES
Medición de nivel para depósitos metálicos con grandes alturas (almacenamiento de agua, aceite, etc...)
DESCRIPCIÓN
El indicador JAR está destinado para depositos metálicos de gran altura instalados en el exterior.

El JAR se fabrica de forma personalizada y se entrega en varias partes para facilitar su transporte e instalación. La regla graduada está sujeta a un plano presentado para su aprobación, antes de su fabricación.

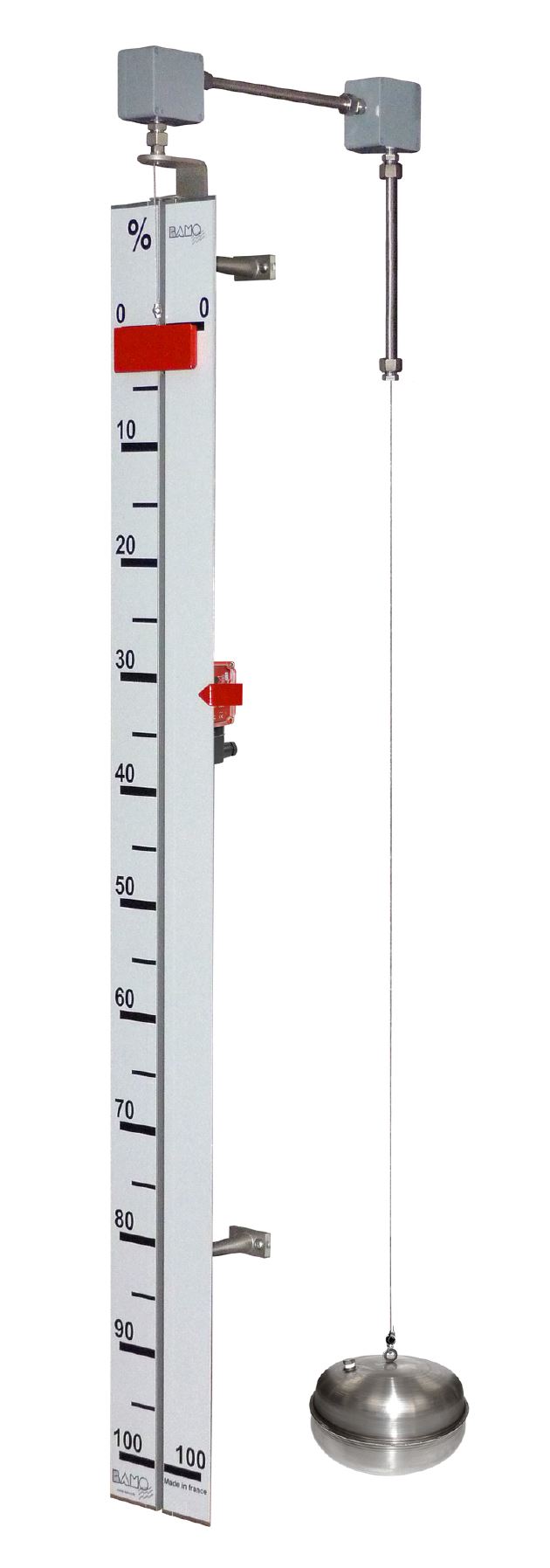

Este equipo se compone de un flotador y un indicador rojo unidos por un cable móvil sobre dos poleas. El indicador que se utiliza como contrapeso se desliza frente a la regla graduada metálica y muestra el movimiento del flotador inmerso en el depósito. La regla graduada se fija al depósito a través de una serie de fijaciones regulables y deslizantes, además de poder incluir una serie de contactos eléctricos.

Teniendo en cuenta el sistema de poleas, la indicación de nivel es inversamente proporcional al nivel del depósito.
CARACTERÍSTICAS TÉCNICAS

CONDICIONES DE SERVICIO
• Depósitos a presión atmosférica
• Temperatura de servicio : 0...+80 °C

El Kit JAR, tiene una altura base de 2980 mm compuesto por:
• 1 flotador Ø 200 mm, inox AISI 316
• 1 cable Ø 1 mm, inox AISI 316, longitud 6 m
• 2 abrazaderas, inox AISI 316
• 1 polea lateral anti-descarrilamiento inox AISI 316 protegida por caja de aluminio
• 1 polea en la parte superior del tanque anti-descarrilamiento, inox AISI 316 protegida por caja de aluminio
• 2 tubos de transferencia, Ø 12 mm, inox AISI 316, longitud 1 m para cada uno
• 1 indicador magnético (color rojo), inox AISI 316
• 1 regla graduada en aluminio
• 1 juego de 3 fijaciones deslizantes y ajustables

Opciones :
• Sección adicional de 1490 mm con fijación
• Contactos eléctricos biestables inversores (BSM 501/J)

Conformidad CE : Este dispositivo cumple con las exigencias legales de
las Directivas Europeas en vigor.
