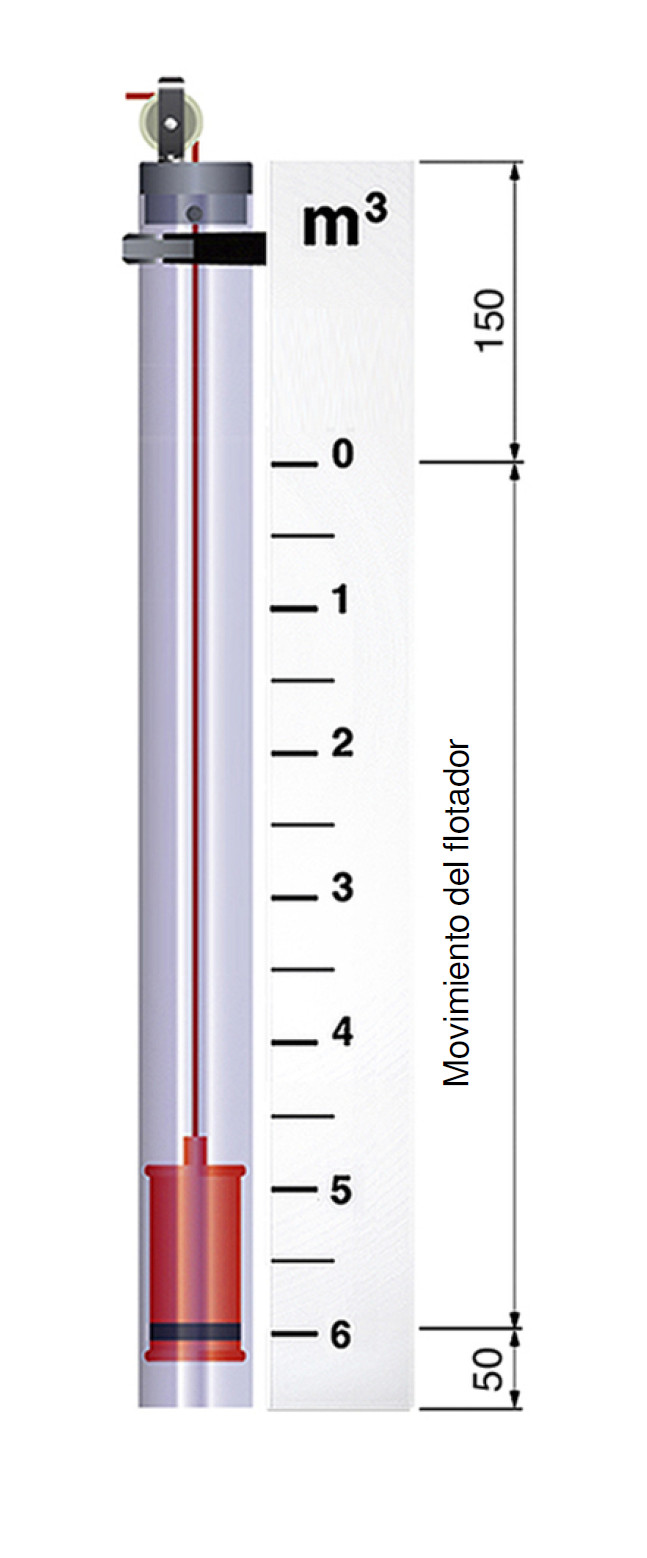

 Fig. 1 |

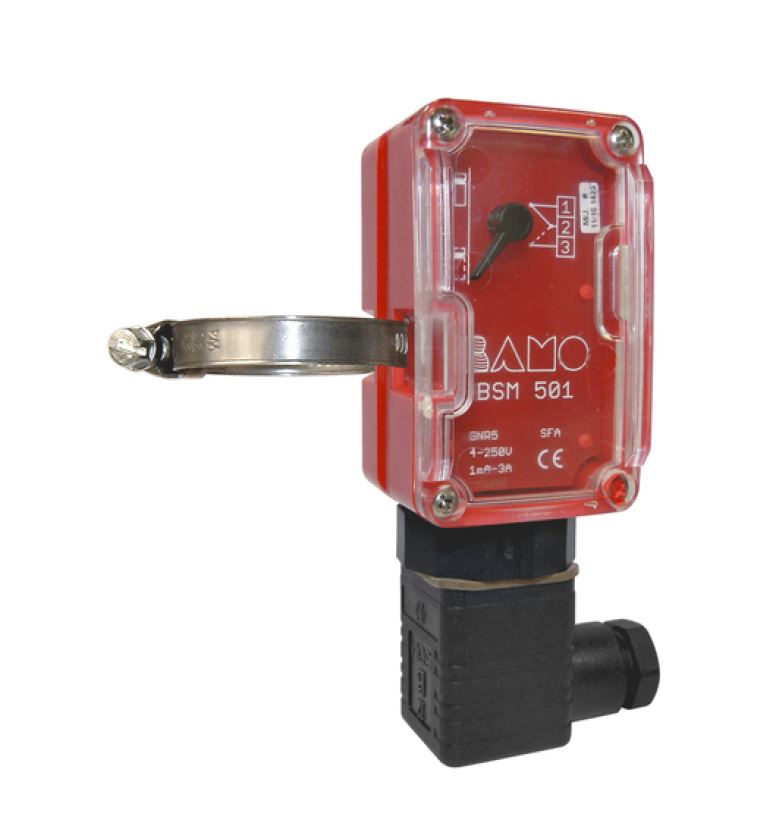

 Contacto BSM 501 |

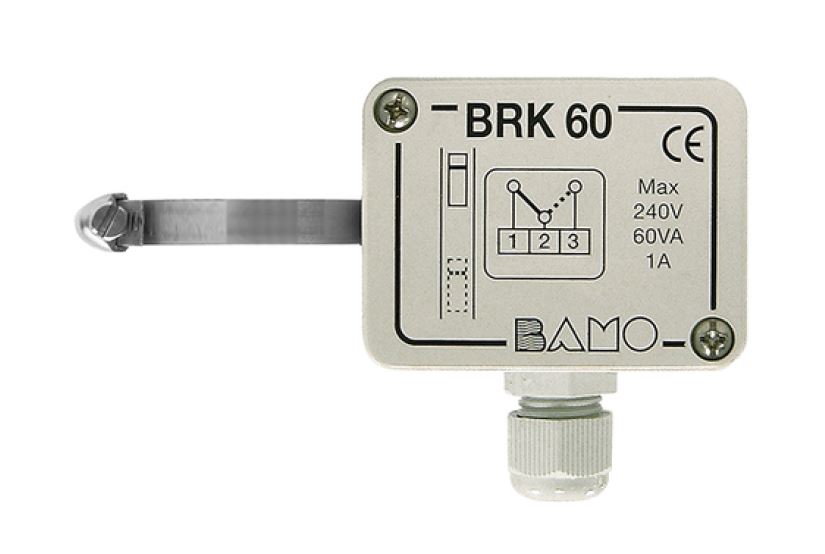

 Contacto BRK |
| Material | PVC blanco | |
| Perfil | U (70 x 35 mm) | |
| Marcación | Color Negro | |
| Zona muerta SUPERIOR | 150 mm | |
| Zona muerta INFERIOR | 50 mm | |

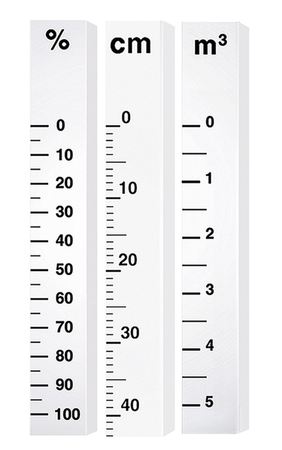

| Unidad | % | |
| Altura (cm) | ||
| Volúmen | ||
| Peso |
Reglas superiores a 2,30 metros :
Salvo especificación, las reglas con altura superior a 2,30 metros se fabrican en dos partes integradas.
Posición de marcación:
A menos que se indique lo contrario, (como se muestra en la Fig.1), las marcas de graduación de la regla se colocarán en la parte izquierda, para el montaje de la misma a la derecha del tubo.
 Reglas SFA |
Los contactos son biestables, es decir, mantienen la última posición accionada por el paso del contrapeso magnético y cambian de estado cuando pasa nuevamente.
(Contacto BSM 501, ver DOC 585-01 ; Contacto BRK 60 ver DOC 585-02)
