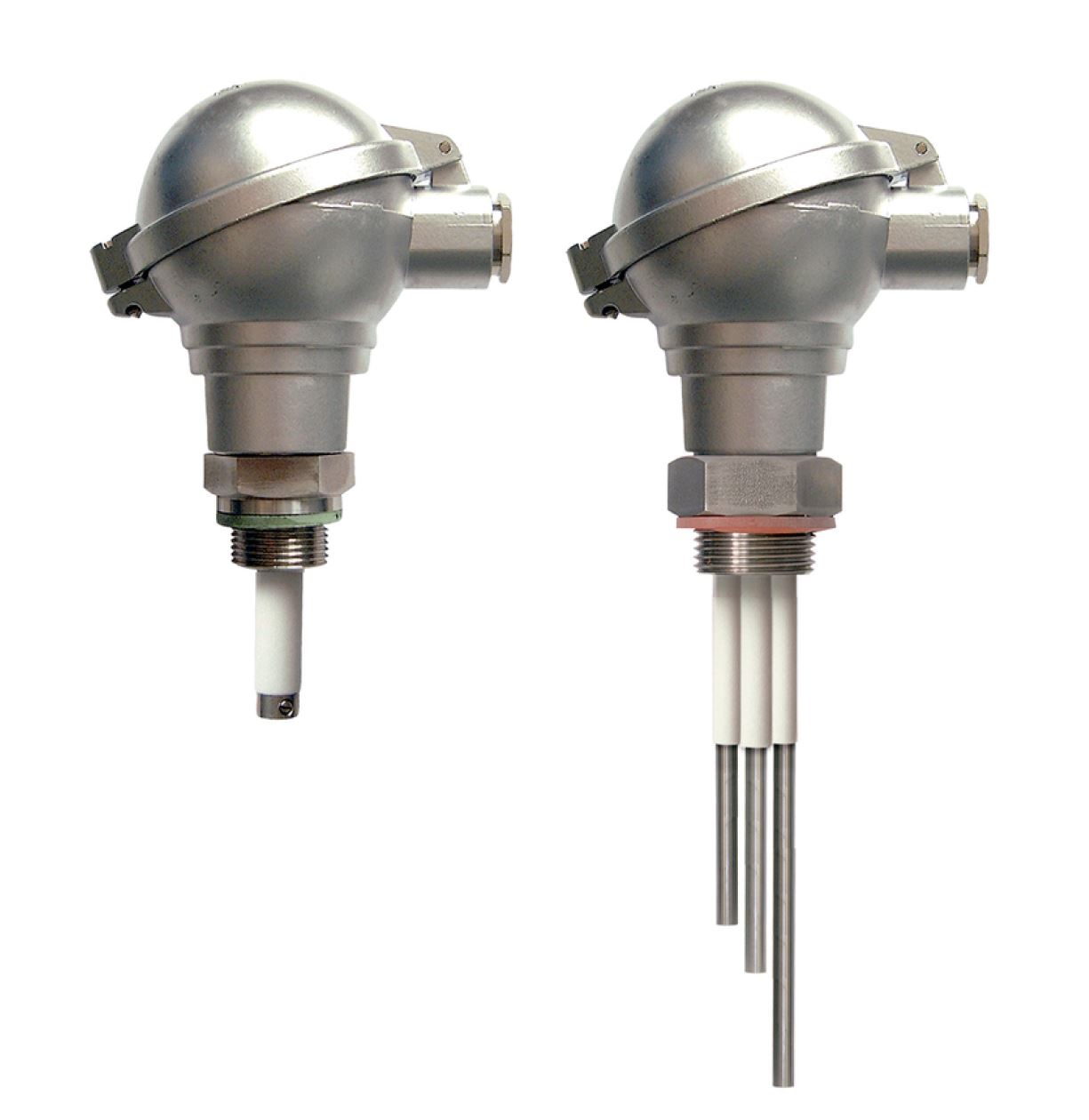

TVI 1E / TVI 3 E

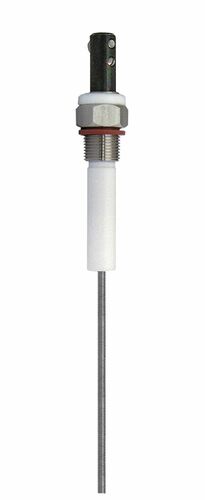

MINITEV

ES 2001

• Para líquidos conductores
• De 1 a 4 electrodos
• Fabricación : Metal y PTFE
• Presión hasta 200 bar
• Temperatura hasta 220 °C
• Conexión al proceso Gas o NPT
• Cabezal de conexión en aluminio

PRINCIPIO

La variación de resistencia eléctrica provocada por la presencia de líquido entre dos electrodos es transformada en una señal todo o nada para el relé de nivel (ver relé ES 2001 Doc 530-01, - RXM Doc 533-01).
La longitud de los electrodos va en función del nivel a medir.

APLICACIONES

• Control o regulación de nivel en depósitos abiertos o cerrados, en canal, etc ...
• Control de presencia / ausencia de líquido (detección de fugas, conducción vacía y detección de funcionamiento en seco para bombas).

DESCRIPCIÓN

Cada sonda está constituida en 3 partes :

- El cabezal de conexión en aluminio con caja de bornas y salida por PG con protección IP 55
- Una conexión al proceso en Inox 316 L con sellado en PTFE.
- Los electrodos, de 1 a 4, conforme al modelo, en Inox 316 L, con la altura a elegir.

La conexión eléctrica se realiza a través de un terminal.
Para las sondas con caja de bornas IP 55, hay disponible un tornillo de tierra en el interior.

TERMINOLOGÍA

El término "Bougie" es utilizado muchas veces en CIEMA, para definir a un electrodo o una sonda mono-electrodo.
La "Sonda" o "Soporte" corresponde a un conjunto formado por un electrodo y cabezal de conexión
