• Rangos de medidas: de 1 a 500 mCA • Captador y cabezal : Inox 316 L • Membrana : Hastelloy • Protección interna contra sobretensiones • Certificación ATEX o DNV
APLICACIONES
La sonda de nivel hidrostática NIVAPRESS SGE-25 está indicada para la medición de aguas limpias, almacenados en tanques y pozos profundos o sistemas piezométricos. Este sensor es especialmente recomendado para la vigilancia y control de las bombas sumergidas.
DESCRIPCIÓN

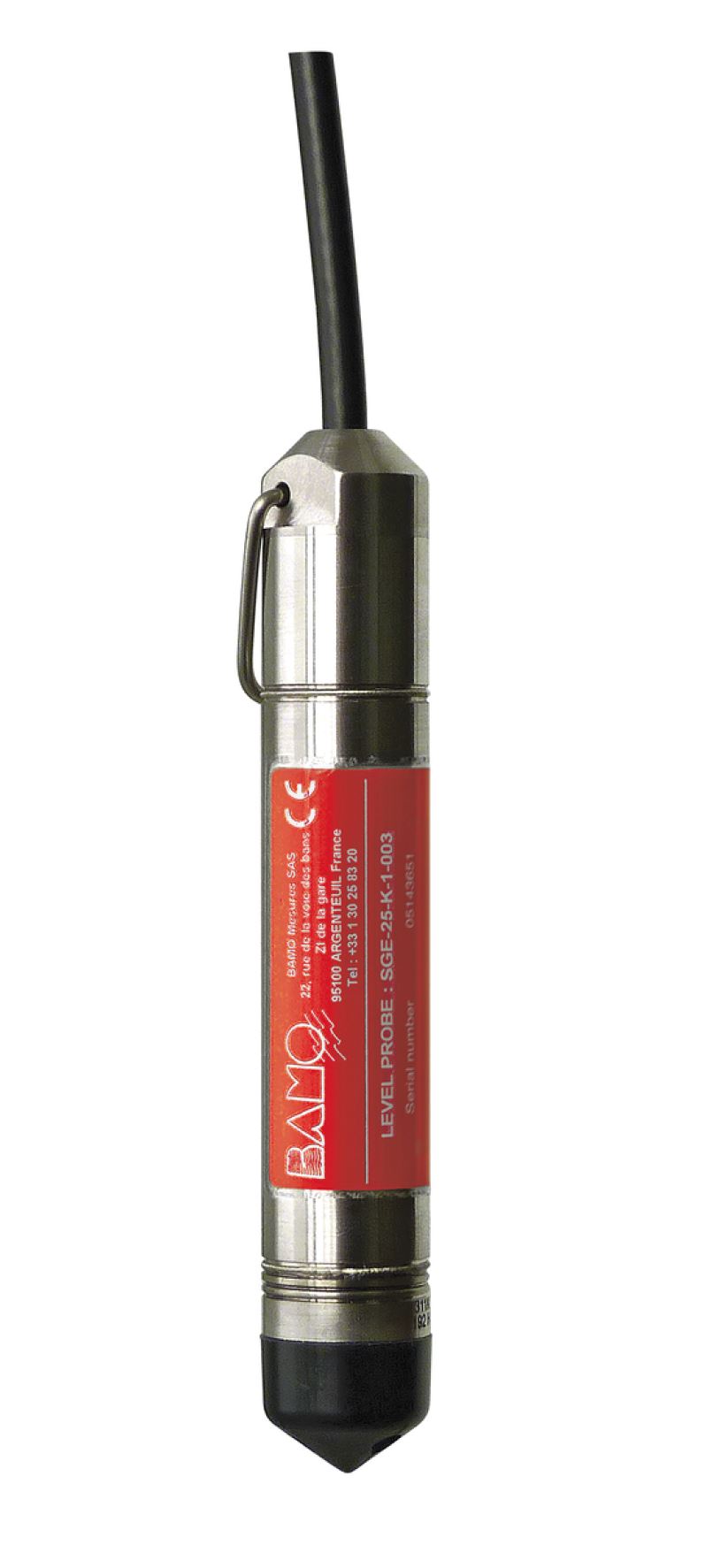

La sonda NIVAPRESS SGE25 está inmersa en el líquido. La presión que ejerce sobre la sonda aumenta proporcionalmente con la profundidad de inmersión.
La medición de presión hidrostática se realiza al nivel de la membrana; el interior de la sonda está a presión atmosférica (un tubo capilar corre a lo largo del cable de medición y suspensión). El elemento de detección activa es un sensor de silicio piezo-resistivo protegido por una membrana hastelloy muy resistente. Un amplificador electrónico, en conexión con el sensor, convierte una medida en señal analógica 4-20 mA ó 0-10 V.
Este dispositivo está equipado con un circuito de protecciones contra sobretensiones que protege la sonda de daños causados por, interferencias inductivas, descargas atmosféricas, o por asociación con equipos de alta tensión.
PRECAUCIONES DE INSTALACIÓN

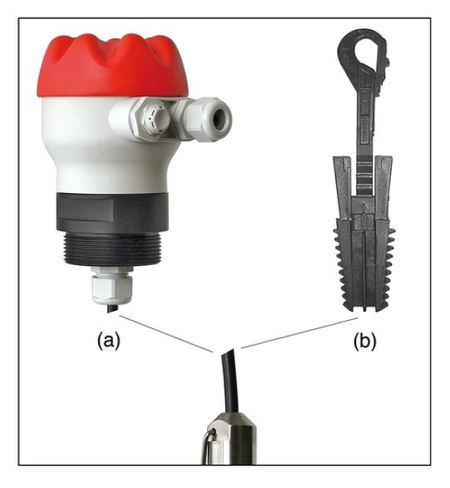

La instalación de la sonda NIVAPRESS SGE-25 es sencilla por el uso de un sistema de fijación, así como la "pinza de suspensión" (a) para su retención y/o de un cabezal BJSC (b). La sonda puede estar suspendida por el cable o bien permanecer en el fondo del depósito.

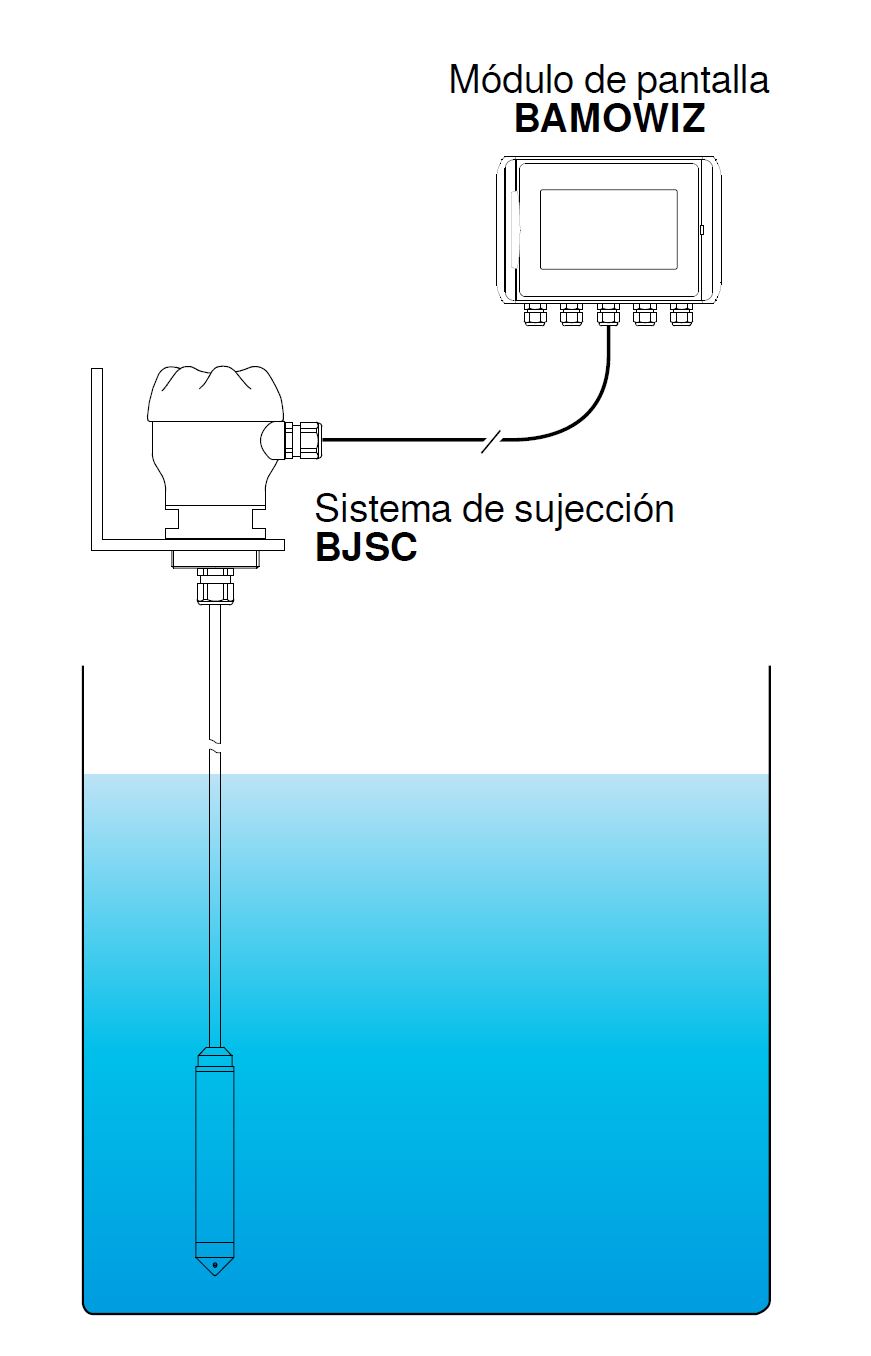

La caja de unión con compesación de presión (BJSC) permite fijar el captador y asegurar el equilibrio de presión atmosférico gracias a una ventilación integrada en la parte frontal. Reduce significativamente los riesgos de entrada de polvo y humedad. También se recomienda extender el cable del sensor.
El cable se puede ampliar con un cable de señal estandar. Para la conexión de cables de gran longitud, se recomienda utilizar la carcasa adicional de protección contra sobre tensiones para montaje mutal, tipo BPS 102.
Catálogo General 590-03 23/02/2024 16:48
Sonda de nivel hidrostática NIVAPRESS SGE-25
