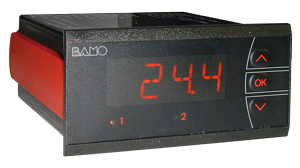

ITU 402 - ITU 412 Indicadores de panel universales

Catálogo General 222-03

ITU 402 - ITU 412

Indicadores de panel universales

ITU 402 - ITU 412

Producto Anterior

Producto Siguiente

Versión PDF

Manual de Instrucciones

Solicitud de Oferta

• Indicador programable de montaje frontal
• Entrada : mA, V, Pt 100, Ni 100, TC, Potenciómetro
• Alimentación : 21,6...253 V CA 50/60 Hz, ó 19,2...300 V CC
• Pantalla de 4 dígitos / LED 14 segmentos
• Fuente de alimentación para captador : 15...25 V CC / 0...20 mA
• Dimensiones: 48 x 96 mm
• Frontal IP 65
• Salidas : 2 relés, ó 2 relés + 1 salida analógica 0/4-20 mA

DESCRIPCIÓN

Ambos indicadores universales , programables, reunen las condiciones de uso en entornos de "humedad" y "severos" para el control local de procesos.

El modelo ITU 402, cuenta con 2 relés inversores.
El modelo ITU 412 cuenta con 2 relés inversores + 1 salida analógica 0/4-20 mA.
La pantalla LED de 4 dígitos de 13.8 mm de altura tiene una resolución desde 1999 a 9999 con ajuste del punto decimal y una indicación del estado de los relés ON/OFF.

Todos los parámetros se ajustan a través del teclado frontal.
A través del menú se puede seleccionar el lenguaje de ayuda, ya que presenta 8 idiomas.
Existe la posibilidad de entregar estos indicadores configurados.

Durante la instalación, el cliente puede reducir los tiempos de pruebas en activar o desactivar los relés independientemente de la señal de entrada.
Estos dos indicadores combinan una teconología innovada con una interface operador simplificada para de este modo obtener informaciones claras e identificables proveniente de los diversos procesos.

Estos indicadores IP 65, según formato DIN 43700 (48x96 mm) se integran fácilmente en cuadros y armarios eléctricos industriales.

CARACTERÍSTICAS TÉCNICAS

Alimentación		21,6...253 V CA 50/60 Hz, ó 19,2...300 V CC
Consumo máximo		3,5 W
Entradas		Corriente eléctrica, -1...25 mA,
		Tensión, -20 mV...12 V CC,
		RTD (Pt 100, Ni 100) y potenciómetro
		TC (Tipos B, E, J, K, L, N, R, S, T, U, W3, W5 y LR)
Temperatura de servicio		-20...+60 °C
Salidas		2 Relés inversores, 230 V CA
		Analógica 0/4-20 mA, 800 Ω máx.
Alimentación captador		15...25 V CC / 0...20 mA
Cabezal		DIN 43 700, IP 65, Policarbontato negro, 230 g
Peso		230 g
Conexión		Conector (sin tornillos)

Conformidad : Conforme a las directivas EMC 2004/108/CE, emisión e inmunidad EN 61326-1, DBT 2006/95/CE, EN 61010-1
